結構說明
    從聯軸器端看，S型泵均為順時針方向旋轉。用戶如需要逆時針方向旋轉的泵，必須在訂貨時特殊提出。

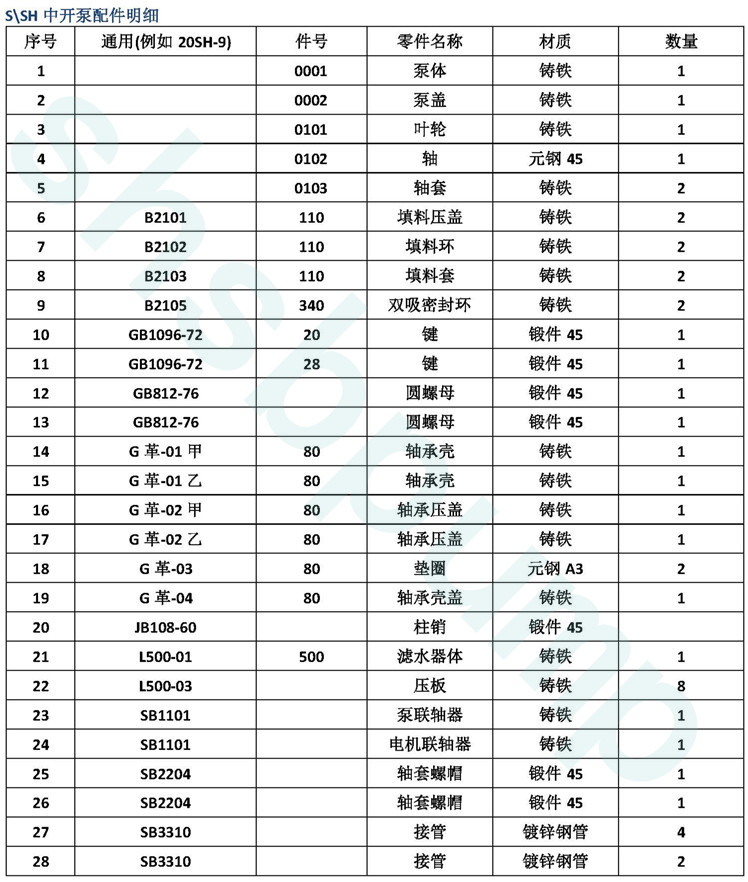

    S型泵的主要零部件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承部件與聯軸器部件等。除軸的材料為優質碳鋼外，其余主要零件為鑄鐵制成。
    泵殼制成水平中開，泵的吸人口與吐出口均鑄在下半部泵體上，泵蓋以螺尾錐銷定位，與泵體配合。檢查泵殼內部時，只要拆開泵蓋，毋須拆卸進出水管路。泵體的進出水法蘭上，有安裝真空表與壓力表的管螺紋孔。在進出水法蘭的底部有放水用的螺塞。
    葉輪經過靜平衡校驗，用軸套與兩側軸套螺母固定在泵軸上，其軸向位置用軸套螺
母進行調整。葉輪設計成對稱，液體從兩側進入葉輪，可以平衡軸向力，倘有剩余軸向力，則由軸端軸承來承受。
    泵軸的兩側由軸承支承，軸承裝在軸承體內，用黃油潤滑。
    泵以彈性聯軸器與電動機直接聯接。如泵用皮帶傳動，必須另設支架支承皮帶輪。
    雙吸密封環，以其與葉輪的間隙，來減少壓水室內的液體漏回吸水室。密封環保護泵殼免于磨損，本身為易損零件，磨損后可以備件更換。
    軸封采用軟填料密封，為了冷卻潤滑密封腔和防止空氣漏人泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽流入料腔，起水封作用。填料處液體的滲漏，以每分鐘10滴至20滴為適當。
    S型泵的進水口徑小于300毫米(包括300毫米)或電動機功率小于90千瓦時，可配帶公共底座，訂貨時應予以說明。
三、裝配與拆卸
    1、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋、擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器；
    2、分別檢查轉子部件上葉輪的密封部位外圓，軸套外圓徑向跳動應不超過下表的規定:

   名義直徑  ≤50   >50～120   >120～250   >250～500   >500～800   >800～1250
