| 產品概述 | |
|
BA單級、單吸式，供汲送清水及物理化學性質類似于水的液體之用。總揚程范圍為8-93米，流量范圍為4.5-360立方米/時，液體的最高溫度不得超過80℃，適合于工廠、礦山、城市給排水和農田灌溉等。 系列有： 11/2BA-6、2BA-6、2BA-9、3BA-6、3BA-9、3BA-13、4BA-6、4BA-8、4BA-12、4BA-18、4BA-25、6BA-8、6BA-12、6BA-18、8BA-12、8BA-18、8BA-25、17個基本型號和22個變型型號。 |
|
| 產品特點 | |
|
BA型泵的主要另件有：泵體(1)；泵蓋(2)；葉輪(3)；軸(4)；和托架(5)。泵的吐出口與泵的軸線成垂直方向，并可根據安裝使用條件與泵體共同旋轉90°，180°和270°角。本型泵由電機通過彈性聯軸器直接轉動，或通過皮帶傳動裝置進行轉動。 圖1表示BA型水泵的縱剖面結構圖，軸的兩端以單列向心球軸承支承，用稀油潤滑。 圖2代表16種BA型泵的外形圖，圖3是BA型泵的安裝圖，BA型泵的外形尺寸和安裝尺寸附列于后面。 泵體(1)為鑄鐵制成，其內制有逐漸擴散至泵的吐出口成渦形的流道，出口法蘭上鉆有安裝壓力表的管螺孔。 泵蓋(2)為鑄鐵制成，流道為收縮形，與泵體間墊有紙墊，進水口法蘭上鉆有安裝真空表的管螺孔。 葉輪(3)為鑄鐵制成，是單側進水，內有成曲面的葉片，在靠近軸孔處，鉆有幾個孔，以平衡軸向力，但11／2BA-6，2BA-6，2BA-9，3BA-9，3BA-13，4BA-18，4BA-25，葉輪沒有鉆孔，依靠軸承承受軸向力，制造時，經過靜平衡試驗。 軸(4)由優質炭素鋼制成，一端固定葉輪，工作時軸裝配在托架內的球軸承內轉動。 托架(5)為鑄鐵制成，以稀油潤滑的托架有油室，油面應常以油標尺來測量油位。 填料起著密封的作用，防止空氣透入和大量液體滲出，填料密封由填料室，填料壓蓋，填料環，鉛粉油浸石棉繩構成。少量高壓液體通過泵體內的串水孔流入填料室中，起水封作用。填料的松緊程度必須適當，不可太緊，也不可太松，以液體能一滴一滴滲出為準，填料太緊，較易發熱，同時耗費功率，填料太松，液體滲漏大，降低水泵效率，填料內如滲水過多，應按時填加或更換填料。 水泵及電機安裝在一個底座上，用彈性聯軸器聯接，當安裝時，必須注意電機與水泵的軸在同一條中心線上 型號意義： 3BA-6A 3--泵吸入口直徑（m) BA--單級單吸臥式清水泵 6--比轉速 A--葉輪外徑第一次切割 |
|
| 產品用途 | |
|
適合于工廠、礦山、城市給排水和農田灌溉、船用等。 船用為CB型，配置：不銹鋼軸、銅葉輪、機械密封。 |
|

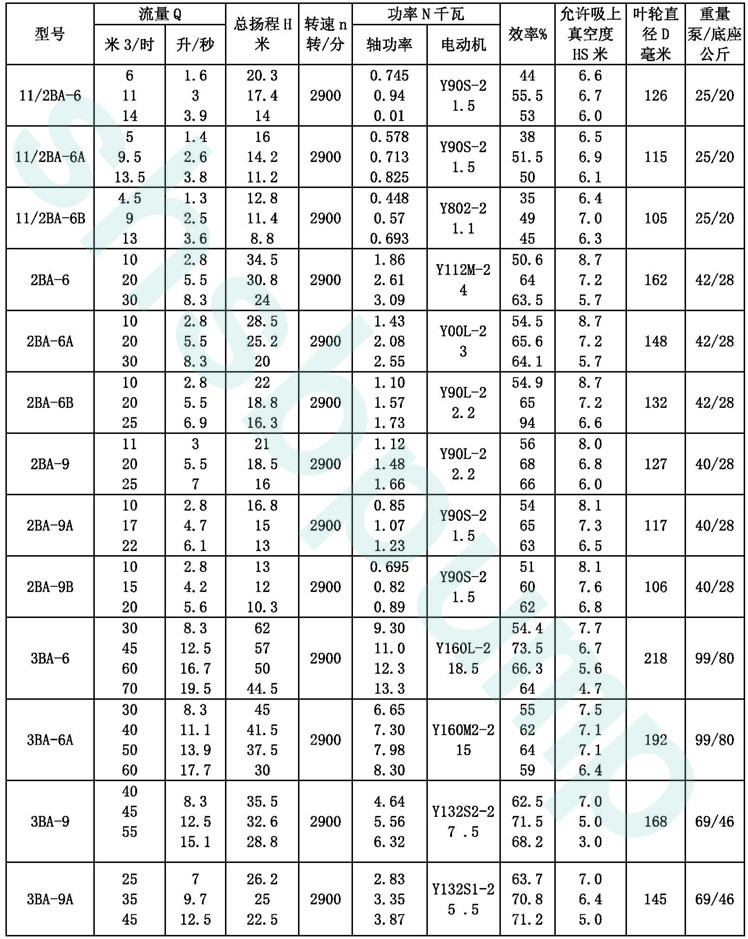

| 性能參數 | |
 |
|
